Chromel - 2,4870 - Drut Nicrosil®

Międzynarodowy odpowiednik
Znak | Analog | W. Nr. | Aisi Uns | En | Zamówić |
---|---|---|---|---|---|
ХН70Ю | EI652 | 2.4872 | N06008 | Dostawa z magazynu w magazynie | |
НХ9.5 | 2.4870 | NiCr10 | Dostawa z magazynu w magazynie | ||
НХ9 | ~2.4870 | ~NiCr10 | Dostawa z magazynu w magazynie |
Chromel — 2,4870 — Drut Nicrosil®
Każdy cud musi znaleźć swoje wyjaśnienie stwierdził Karel Čapek.
skład Hromel
Chromel na bazie niklu. Składa się z: 89−91% Ni, 8,7−10% Cr, i resztę żelaza, stopu w mangan, krzem, miedź, kobalt. Znany ze stopu niklowo-chromową podobny skład zwany też czasami chromel A.
godność
Nikiel daje Hromel plastyczność i wysoką odporność na korozję. Odporne folia powierzchni tlenku niklu chroni stopu agresywnej średniej gęstości = 8,71 g / cm³. Jest to stosunkowo trudne i żaroodpornych stopów. topnienia t ° — 1450 ° C. Odkształcenie na gorąco wykonane jest w temperaturze t ° 1200−1000 ° C, wyżarzanie w temperaturze 800−900 ° C, Współczynnik rozszerzalności liniowej Chromel 12,8 · 1010−6 / ° C, oporność = 0,66 ohm mm2 / m. Stop ten ma najlepszą kombinację własności termoelektryczne i odporności cieplnej. W kontakcie z innego stopu metalu podczas ogrzewania generuje termicznej siły elektromotorycznej, która ma liniowy przebieg w szerokim zakresie temperatur. 20−1000 ° C Przy wyższych temperaturach, dokładność pomiarów jest zmniejszona. Na przykład, EMF termicznego z chromel termopary na bazie platyny i mieści się w zakresie od 0 ° C do 1000 ° C = o 33 miliwoltów.
braki
Wytwarzanie niklu w czystej postaci jest związany z trudnościami, dlatego też należy do drogich metali. Wadami chromel jest zmniejszenie siły elektromotorycznej termiczną przez szybkie ochłodzenie poniżej 600 ° C po wyżarzaniu. Im szybciej ochłodzeniu stopu, tym niższa SEM cieplnej. Drutem hromelevoy instrumentów ze stacjonarnego źródła ciepła, wynoszącej 600 ° C daje znaczny błąd pomiaru (10 ° C). Częściowo można skorygować za pomocą sztucznej procesu hamowania chłodzenia w zakresie 250−600 ° C, co pozwala na stabilizację termoelektryczny chromel zasilania oraz w celu uzyskania dokładniejszych pomiarów. Na t ° C do 1000 ° C i przy wystawieniu na działanie gazów utleniających i redukujących, siarki lub wodoru, to koroduje stopu. Powierzchnia ta jest utworzona zielonkawą patyną, która znacząco zmienia napięcia termoelektrycznego i promuje kruchość stopu.
aplikacja

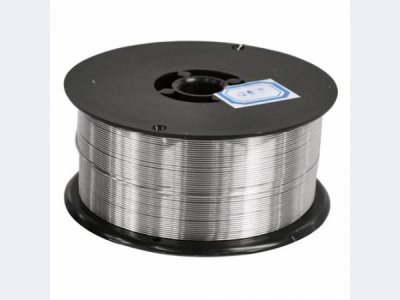

Wire — najbardziej popytu całej linii produktów (udziec, taśmy) ze stopu niklu powszechne stosowanie przewodu znajdującego się w produkcji termopary, przewody kompensacyjne, oporniki, grzejniki. Dzięki możliwości utrzymania stabilnej SEM termiczną w powietrzu do 1000 ° C, przewód ten jest stosowany jako dodatnia thermoelectrode termopary chromel-Alumelem (ze względu na odporność na wysoką temperaturę «oznacza» wstrząsy termiczne do 1300 ° C). Jest on używany do spawania, jako czujnik temperatury stosuje się do przewodów kompensacyjnych (przewody połączone przez termoelement). Elektrody parę chromel-alumel wykonana z drutu Ø 1,2 — 3,2 mm. Są one oddzielone od siebie, oraz — pokrywę ochronną jednokanałowych izolatory porcelanowe. Z kolei, koniec roboczy jest chroniona przez parę końcówki porcelany z powodu kontaktu z metalową obudową.
Funkcje termopar
Wszystkie rodzaje chromel-alumel termopary oprócz TCA-In-XV i TX-VII, mają dużą bezwładność. Trwałość mechaniczna wszystkich rodzajów zwykłych par, z wyjątkiem TXA-430 i TXA-420, które są odporne na wibracje. Termopary chromel-alumel wykazują doskonałą pracy w środowisku utleniającym, ale w przypadku braku agresywnymi gazami. Jest to możliwe dzięki utworzeniu cienkiej folii ochronnej tlenku zapobiega się destrukcyjnemu tlenu. Liniową charakterystykę TEDS sprawia, że stosunkowo łatwo skalibrować taką termoparę.
W ZSRR produkowany Chromel NH9 i NH9,5 marki. Chromel NH 9.5 jest dostępny w następujących formach:
- Drut (Ø 0,10 — 12,00 mm);
- okrąg (Ø 12,0 mm — 100,0 mm);
- taśmy (grubość 0,1−5,0 mm, szerokość 3−600 mm).
Ni + Co | Fe | C | si | Mn | współpraca | Al | zanieczyszczenia |
---|---|---|---|---|---|---|---|
87.4 — 90.4 | ≤ 0,3 | ≤ 0,2 | ≤ 0,4 | ≤ 0,3 | 9 — 10 | 0,6 — 1,2 | zaledwie 1,4 |
Właściwości fizyczne NH9.5 stopu w temperaturze 20 ° C
Twardość, miękki stop | Twardość, twardy stop | Temperatura topnienia, ° C: | gorąca temperatura pracy, ° C: | Wyżarzanie Temperatura, ° C: |
---|---|---|---|---|
HB 10 -1 = 300 MPa | HB 10 -1 = 150 — 200 MPa | 1435 | 1200 — 1000 | 800 — 900 |
Kup w najlepszej cenie
W magazynie «Elektrovek stali firma» oferuje szeroki zakres termopar. Nasze biura znajdują się w Rosji i na Ukrainie. Czas realizacji są minimalne. Podczas zakupów hurtowych rabaty.
