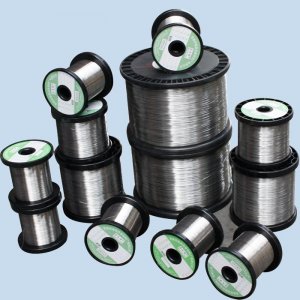

VR5 wolframu drutu renu termopara

Międzynarodowy odpowiednik
Znak | Analog | W. Nr. | Aisi Uns | En | Zamówić |
---|---|---|---|---|---|
ВР5 | ~~WRe20 | Dostawa z magazynu w magazynie | |||
ВР20 | ~WRe20 | Dostawa z magazynu w magazynie |
Znany aforyzm «wszystko jest względne» pokazuje, jak jakość takich stopów VR5 i VR20.
Opór cieplny VR5 i VR20
Zalety stopów wolframu jest określona i renu. Wolframu — jednym z materiałów ogniotrwałych, stałych metali ciężkich i topi się w temperaturze t ° 3410 ° C i wrze w temperaturze tej samej co powierzchni słońcem 6690 ° C stopy wolframu w twardości i wysokiej temperaturze topnienia punktową przewagę między innymi. Wolfram trochę gorsze renu, o temperaturze topnienia 3170 ° C i 5870 ° C Temperatura wrzenia. Renu na odporność cieplną liści daleko za innych metali o dużej wytrzymałości i odporności na korozję.
Cechy doping
Stopu wolframu 5% renu zwiększa plastyczność stopu zwiększa temperaturę rekrystalizacji — co jest szczególnie ważne w przypadku używania go na elektrodzie dodatniej termopary. Przy użyciu stopu jako elektrody ujemnej termopary zmaksymalizowania energii termoelektrycznej wymaga renu do 35%, ale nie wyższą. W przeciwnym razie, w temperaturze t ° do 1100 ° C, jednorodność stopu utracone i termoelektryczny energii znacznie zniekształcony. W przemyśle krajowym dodatek renu nie przekracza 20%, co pozwala na korzystanie z wolframu-ren termopar wt ° do 2500 ° C
trwałość
Wolframu, renu Stop wykazuje odporność na hel, argon, suchego azotu i wodoru. Dodatki stopowe SILICA zwiększa stabilność stopu w temperaturach do 2000 ° C w ciągu 2−3 razy. Czujniki VR5 / 20 są w stanie działać w próżni. W celu uzyskania bardziej efektywnego działania w próżni w temperaturze 1800 ° C i wyższe powinno być stosowane elektrody o większej średnicy. VR5 / 20 jest szeroko stosowany jako różnicowej termopary — może składać się z dwóch równych termopary połączone w zasadzie naprzeciwko siebie. Te termopary są w stanie zmierzyć poziom różnicy temperatur pomiędzy dwoma różnymi skrzyżowaniach: robotników i warunkowe.
termiczna EMF
Wartość nominalna termoelektrycznego mocy przy niższych temperaturach do 1600 ° C jest również obniżona do 24,59 mV w T = 1500 ° C, wskaźnik ten nie więcej niż 23,31 mV, a przy t = 1400 ° C Poziom nominalna termo-EMF jest równa 21,97 mV.
Wady VR5 i VR20
Wadami tych stopów obejmują słabe powtarzalność siły termoelektrycznej, w świetle tego, co jest wymagane do grupy kategorii termoeletrodnye para: A-1, A-2, A-3. Kategoria A-1 pozwala na stop w maksymalnej temperaturze 2200 ° C, temperatura w trybie Zastosowanie A-2 i A-3 jest ograniczony do 1800 ° C, Zabrania się korzystania z drutu z różnych stron, a każdy drut ze stron ma «własną" indeks termoelektrycznego władzy. Wolframu i renu — metale rzadkie, więc ich koszt jest bardzo wysoki. Cena VR5 / 20 znacznie przekracza koszt termopar innych. Materiały, ale wciąż mniej niż koszt pirometry optyczne do pomiaru i kontroli temperatury w trybach podobnych środowiskach przemysłowych.
Reakcja azotu i stopu wolframu-ren w warunkach próżniowych, konieczne jest przestrzeganie czystości, a szczególnie dokładnie przestrzegać obowiązkowe usuwania substancji organicznych i pyłu.
aplikacja
VR5 i VR20 wykorzystywane do produkcji urządzeń pomiarowych i czujników, kontaktowe, termoparę (TBP) konwersji do pomiaru bardzo wysokich temperatur w przemyśle stalowym — ciekłych metali. Do 2500 ° C błąd pomiaru jest bardzo mały (± 0,01 ° C), co sprawia, że TBP jedną z najdokładniejszych narzędzi do pomiarów w takim środowisku agresywnym.
Tabeli kalibracji -termopar BAP-5 (BP-5) / BP-20 w temperaturze t ° wolnych końcach 0 ° C tabela obciążenia statycznego cechy BP transformacji (A) -1.
Temperatura na koniec pracy ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C | T.e.d.s.mV, Temperatura, ° C |
---|---|---|---|---|---|---|---|---|
0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | |
0 | 0 | 0,121 | 0,246 | 0,373 | 0,504 | 0,637 | 0,772 | 0.910 |
100 | 1337 | 1483 | 1,632 | 1781 | 1933 | 2086 | 2240 | 2396 |
200 | 2871 | 3032 | 3193 | 3355 | 3518 | 3682 | 3847 | 4012 |
300 | 4,512 | 4680 | 4843 | 5016 | 5185 | 5354 | 5523 | 5693 |
400 | 6,203 | 6373 | 6,543 | 6714 | 6834 | 7065 | 7,225 | 7396 |
500 | 7,908 | 8,073 | 8,248 | 8,418 | 8588 | 8,758 | 8928 | 9,098 |
600 | 9,605 | 9,774 | 9,943 | 10,111 | 10,280 | 10,448 | 10,615 | 10783 |
700 | 11,283 | 11450 | 11,616 | 11,782 | 11,947 | 12,112 | 12,277 | 12,442 |
800 | 12,933 | 13,096 | 13,259 | 13,422 | 13584 | 13746 | 13,907 | 14,068 |
900 | 14,549 | 14,708 | 14,867 | 15,026 | 15,184 | 15,342 | 15500 | |
1000 | 16,125 | 16,281 | 16,436 | 16590 | 16,744 | 16,898 | 17,051 | |
1100 | 17,659 | 17810 | 17,960 | 18110 | 18,260 | 18409 | 18,557 | |
1200 | 19,146 | 19,292 | 19,438 | 19,583 | 19,728 | 19,872 | 20,015 | |
1300 | 20,584 | 20,725 | 20,866 | 21,006 | 21,145 | 21,284 | 21,423 | |
1400 | 21,971 | 22,107 | 22,242 | 22,377 | 22,511 | 22,645 | 22,778 | |
1500 | 23,306 | 23,436 | 23,566 | 23,696 | 23,825 | 23,953 | 24,081 | |
1600 | 24,588 | 24,713 | 24,838 | 24,962 | 25,085 | 25,209 | 25,331 | |
1700 | 25816 | 25,936 | 26,056 | 26,175 | 26,293 | 26,411 | 26,528 | |
1800 | 26,992 |
1. Podstawowe dane techniczne
Temperatura ° C | TEDS Wartość nominalna, mV | Odchylenie od nominalnych TEDS, UV |
---|---|---|
1600 | 24,59 | ± 102 |
1500 | 23,31 | ± 99 |
1400 | 21,97 | ± 96 |
2. Informacje ogólne
Wolfram-ren termopary drutu thermoelectrodes wyżarzaniu klasyfikowane nominalna konwersji cechy statyczne BP (A) -1 drutu spełnia warunków technicznych YaeO.021.142 specyfikacji do produkcji termopar BAP-5 (BP-5) / BP-20
3. Zalecenia dotyczące stosowania
Niedopuszczalność stosowania termopary drutu termopary z różnych serii, nawet z tych samych nominalnych statycznych charakterystycznych thermoelectrons.
Kup w najlepszej cenie
W magazynie «Elektrovek stali firma» oferuje szeroki zakres termopar. Nasze biura znajdują się w Rosji i na Ukrainie. Dokonanie zakupu jest możliwa, bez wychodzenia z biura, za pośrednictwem strony internetowej Spółki. Aby dokonać zakupu wystarczy złożyć zamówienie i kliknij «kup». W razie potrzeby, na temat wszelkich bieżących problemów można zapoznać się z naszym menedżerów. Będą one zawierały wszystkie niezbędne informacje dotyczące produktów, w zakresie cen, warunków realizacji. Czas realizacji są minimalne. Podczas zakupów hurtowych rabaty.
