Wąż metalowy

Kup wąż metalowy w przystępnej cenie od dostawcy Evek GmbH

ogólna charakterystyka

Węże metalowe to elementy łączące elastyczne rurociągi przeznaczone do transportu mediów płynnych lub gazowych pod wysokim lub niskim ciśnieniem, przy jednoczesnym zapewnieniu szczelności obwodu w szerokim zakresie temperatur,

Cechy konstrukcyjne

Głównym elementem zapewniającym elastyczność węża jest część karbowana, która wykonana jest z odpornej na korozję stali wysokostopowej. Konstrukcja została wzmocniona metalowym oplotem, co pozwala na pracę węża przy najwyższym ciśnieniu. Powłoka falista jest wytwarzana przez nawijanie profilowanej taśmy wzdłuż wierzchołków pofałdowań. Pofałdowania mogą być spiralne lub pierścieniowe. Rękawy ze spiralnym (spiralnym) układem pofałdowań są wzmocnione na średnicy spiralą drucianą. Pofałdowania pierścieniowe są częstsze, ponieważ w warunkach podwyższonego ciśnienia podczas rozciągania wzdłużnego nie ulegają skręcaniu. Głównym elementem zasilającym węża metalowego jest oplot, który służy do ochrony węża przed nieprzewidzianymi uszkodzeniami. Oplot pod wpływem obciążeń promieniowych i osiowych, w tym pulsacji ciśnienia podczas transportu cieczy lub gazów przez układ, musi zapewniać sprawność węża.

Produkcja

Węże metalowe produkowane są w jednym lub kilku oplotach, których ilość zależy od wartości ciśnienia roboczego. Oplot zapewnia pracę pod wpływem obciążeń promieniowych i osiowych oraz pulsacji ciśnienia, które są nieuniknione podczas przemieszczania się w rurociągu mediów płynnych lub gazowych. Taki oplot to zwykle siatka typu drut nierdzewny 12X18H9T o przekroju 0,3; 0,4; 0,5; 0,6 mm. Do dokowania z głównym konturem na końcu tulei stosuje się zbrojenie. Mocowanie końcówek do elastycznej części węża odbywa się poprzez lutowanie lutem kwasoodpornym lub spawanie (argon-łuk lub rolka kontaktowa). Na oplot fałd zewnętrznych w miejscu zatopienia zbrojenia nakładana jest szyba, chroniąca część karbów przed termicznym wpływem spawania i lutowania. W razie potrzeby dopuszcza się, w porozumieniu z klientem, spawanie specjalnych łączników, które są zaprojektowane zgodnie z jego rysunkami. Wewnętrzne i zewnętrzne powierzchnie węży metalowych muszą być wolne od rażących uszkodzeń mechanicznych, widocznych zanieczyszczeń i innych wad nieprzewidzianych w specyfikacjach materiałów. Warkocz rękawa powinien ciasno przylegać do rękawa i nie mieć zerwanych pasm oraz wystających na zewnątrz drutów.

Wymiary

Węże metalowe wykonywane są w różnych średnicach nominalnych wewnętrznych karbowanej osłony hermetycznej do DN 300 mm. Rozmiar złączek spawalniczych w postaci pierścieni jest montowany w oparciu o wymagania dotyczące ciśnienia roboczego dla węża. Aby spełnić wymagania specyfikacji technicznej, długość elastycznej wolnej części metalowego węża musi wynosić co najmniej 250 mm. Po uzgodnieniu z klientem istnieje możliwość wykonania węży w zestawie poprzez łączenie kilku węży. Takie dokowanie odbywa się przez spawanie za pomocą pierścieni do spawania.

Stosowanie

Węże metalowe przeznaczone są do transportu mediów roboczych o temperaturze do 400 °C. Przy zamawianiu węży należy podać transportowane medium, zakres temperatur pracy oraz inne parametry. Ciśnienie robocze (P rab.) - ciśnienie transportowanego medium, podczas codziennej pracy. Ciśnienie nominalne (PN) to maksymalne ciśnienie robocze, przy którym wąż może pracować w normalnych warunkach roboczych. Ze względu na swoją niezawodność i długą żywotność, elastyczne węże metalowe znajdują bardzo szerokie zastosowanie: w maszynach, samolotach, przemyśle stoczniowym, chemii przemysłowej, hutnictwie, energetyce cieplnej, do tworzenia urządzeń kriogenicznych.

Zalety

Absorpcja drgań przy; transport cieczy lub gazów w warunkach różnic temperatur i ciśnień; zapewnienie ochrony przed przypadkowym uszkodzeniem; zapewnienie niezawodnych połączeń z ruchomymi urządzeniami rurociągu; eliminacja niedokładności w instalacji obwodu. Wytrzymałość węży metalowych zależy od liczby oplotów, które pełnią rolę wzmocnienia; profil części falistej: parametry fałd, liczba fałd na jednostkę długości; grubość ścianki i materiał, który wpływa na odporność na media przewodzące oraz warunki mechaniczne, chemiczne i termiczne. Odporność korozyjna zależy od wytrzymałości stali nierdzewnej 12X18H10T w oplocie oraz wytrzymałości elementu elastycznego. Szczególnie szkodliwa jest korozja wżerowa spowodowana mediami zawierającymi chlor i kontaktem z wodą morską.

Eksploatacja

Trwałość węży metalowych zależy bezpośrednio od ilości cykli obciążenia - jeden cykl obciążenia - pojedynczy ruch tulei i jej powrót do pierwotnego położenia. Inne czynniki to: ciśnienie i temperatura, amplituda ich wahań, częstotliwość ruchu tulei, minimalny promień gięcia, agresywne oddziaływanie środowiska pracy, wibracje. W układach paliwowych i hydraulicznych przewody elastyczne poddawane są działaniu ciśnienia płynu o charakterze pulsacyjnym, co może powodować zniszczenie przewodów elastycznych przy ciśnieniach o rząd wielkości niższych od obciążeń statycznych. Źródłem pulsacji są pompy nurnikowe i zębate. Przy gwałtownym nagłym zamknięciu zaworów następuje wstrząs hydrodynamiczny, który również prowadzi do zniszczenia skorupy. W celu zwiększenia niezawodności konieczne jest wprowadzenie do układu urządzeń tłumiących. Podczas pompowania czynnika roboczego przez tuleję może dojść do przebicia z wewnętrznej powierzchni pofałdowania. W związku z tym użycie węża metalowego jest niedozwolone przy prędkościach ruchu produktów roboczych większych niż 8 m/s dla cieczy lub powyżej 50 m/s dla gazów. Podczas pracy w systemie o wysokim poziomie wibracji należy zapobiegać występowaniu drgań rezonansowych.

Charakterystyka operacyjna

Ciśnienie robocze (odpowiadające t° 20°C) określa się jako iloraz ciśnienia roboczego przy temperaturze czynnika roboczego przez współczynnik k, którego wartości podano w tabeli:

Temperatura, ° C współczynnik, k
<40 1.00
40 0,98
70 0,95
80 0,94
90 0,98
100 0,91
110 0,91
125 0,89
140 0,88
155 0,87
185 0,84
200 0,82
250 0,77
315 0,71
400 0,69

Minimalna długość węża metalowego

Średnica Dy, mm Minimalna długość metalowego węża, mm
6-16 250
20-50 300
70-100 500
125-150 800
200-250 1000

Ogranicz odchylenia długości węży metalowych

Długość węża metalowego, mm Ogranicz odchylenia Średnica ponad 50 mm
250-300 ±3 ±5
300-1000 ±10 ±15
1000-1500 ±30 ±30
1500-3000 ±40 ±60
3000-6000 ±100 ±200

Funkcje montażowe

Przy doborze długości metalowego węża konieczne jest, aby miał neutralne obszary w pobliżu zbrojenia, które nie podlegają zginaniu podczas pracy. Tuleja, która nie ma odcinków neutralnych, może być montowana tylko w linii prostej lub z przesunięciem nie większym niż 20–30 mm na metr długości. Rozciąganie, skręcanie i ściskanie rękawa jest niedozwolone. Maksymalne odchylenie długości rękawa od wartości nominalnych wynosi 3%. Również zagięcie o promieniu mniejszym niż: 10Dy jest niedozwolone - dla węży o odpowiedzialnym przeznaczeniu; 5Dy - dla węży o ciśnieniu do 100 atmosfer (10 MPa); 12Dy - do węży o ciśnieniu powyżej 100 atmosfer (10 MPa). Montaż przeprowadza się w taki sposób, aby uniknąć dużych luźnych obszarów. Aby uniknąć zwisania, należy stosować obejmy, wsporniki, korytka itp. Po zamontowaniu obejm nie dopuszcza się odkształcenia elastycznej części węża. W tym celu stosuje się uszczelki wykonane ze skóry, gumy, fluoroplastu i innych elastycznych materiałów. Mocowanie tulei z końcówką gwintowaną musi być wykonane w taki sposób, aby uniemożliwić obracanie się. Łącząc wąż z końcówkami kołnierzowymi iz uszczelkami fluoroplastycznymi, należy dokręcać parami na krzyż.

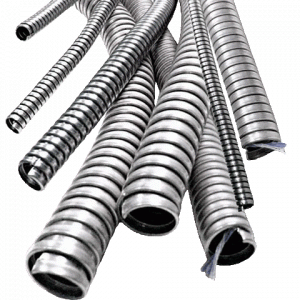

Węże z blachy falistej

Są to elastyczne rurki ze stali nierdzewnej. W zależności od celu zastosowania produkowane są w różnych średnicach i przystosowane do różnych ciśnień roboczych.Wykorzystywane są w przemyśle i budownictwie. W technice przemysłowej pełnią rolę armatury, znajdują szerokie zastosowanie w instalacjach wentylacyjnych jako nawiewnik. Ponadto takie rękawy stosuje się przy stosowaniu węży elastycznych do ochrony zewnętrznej. Tuleje karbowane hermetyczne służą do pompowania wody i innych cieczy.

Kup w okazyjnej cenie

Asortyment węży metalowych. sprzedawane przez Evek GmbH są zgodne z GOST i międzynarodowymi normami jakości. Oferujemy najkorzystniejsze warunki dla odbiorców hurtowych i detalicznych. Dostawy realizowane są. Wysoka jakość, przystępne ceny oraz szeroka gama produktów definiują oblicze naszej firmy. Zostając naszym stałym klientem możesz liczyć na system rabatów. Współpraca z nami pomoże Państwu zrealizować wszelkie pomysły inżynierskie. Czekamy na Wasze zamówienia na stronie.
