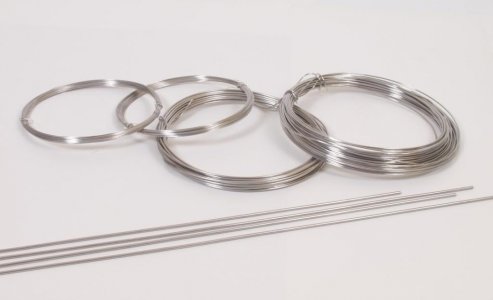

Drut do termopar od dostawcy Evek GmbH

Termopara (przetwornik temperatury termopary) - termopara stosowana w przyrządach pomiarowych i przetwornikowych, a także w systemach sterowania i automatyki ogrzewania, wentylacji i klimatyzacji.

Zalety termopar

  • Duży zakres pomiaru temperatury
  • Pomiar wysokich temperatur do 1800 - 2200°C
  • Pomiar niskich temperatur od -50°C

Niedogodności

  • Dokładność powyżej 1°C jest trudna do osiągnięcia, należy stosować termometry rezystancyjne lub termistory.
  • Na odczyty mają wpływ temperatury końca swobodnego, dla których należy wprowadzić poprawki.
  • Błąd spowodowany zmianami temperatury zimnego złącza
  • Efekt Peltiera (podczas odczytów należy wyeliminować prąd płynący przez termoparę, ponieważ prąd ten chłodzi złącze gorące i ogrzewa złącze zimne)

Rodzaje termopar

Wymagania dotyczące termopar są określone w GOST 6616-94 .

  • termopary platynowo-rodowe - TPP13 - Typ R; TPP10 — typ S
  • platynowo-niklowe termopary platynowo-niklowe - TPR - Typ B
  • żelazo-konstantan (żelazo-miedź-nikiel) TZHK - Typ J
  • miedź-constantan (miedź-miedź-nikiel) TMKn - Typ T
  • Nicrosil-nisil (niklowo-chromowo-niklowo-krzemowy) ТНН - Typ N
  • chromel-alumel - TXA - Typ K
  • chromokonstantan ТХКн - Typ E
  • chromowo-miedziany - TXK - Typ L
  • Miedź-miedź - TMK - Typ M
  • Silch-silicon - TCC - Typ I
  • Wolfram-Tungsten-TVR - Typ A-1, A-2, A-3

Porównanie termopar

Poniższa tabela opisuje właściwości kilku różnych typów termopar. W kolumnach dokładności T reprezentuje temperaturę gorącego złącza w stopniach Celsjusza. Na przykład termopara o dokładności B±0,0025GT miałaby dokładność B±2,5°C do 1000°C.

Typ termopary IEC Zakres temperatur °C (ciągły) Zakres temperatur °C (krótkotrwały) Klasa dokładności 1 (°C) Klasa dokładności 2 (°C)
K (alumel-chromel) od 0 do +1100 -180 do +1300 ±1,5 -40 °C do 375 °C ±0,004xT 375 °C do 1000 °C ±2,5 -40°C do 333°C ±0,0075xT od 333°C do 1200°C
J 0 do +700°C -180 do +800°C ±1,5 -40 °C do 375 °C ±0,004xT 375 °C do 750 °C ±2,5 -40°C do 333°C ±0,0075xT od 333°C do 750°C
N 0 do +1100°C -270 do +1300 ±1,5 -40 °C do 375 °C ±0,004xT 375 °C do 1000 °C ±2,5 -40°C do 333°C ±0,0075xT od 333°C do 1200°C
R 0 do +1600°C -50 do +1700 ±1,0 0 °C do 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C do 1600 °C ±1,5 0 °C do 600 °C ±0,0025xT 600 °C do 1600 °C
S od 0 do 1600 -50 do +1750 ±1,0 0 °C do 1100 °C ±[1 + 0,003x (T - 1100)] 1100 °C do 1600 °C ±1,5 0 °C do 600 °C ±0,0025xT 600 °C do 1600 °C
B +200°C do +1700°C 0 do +1820 ±0,0025xT od 600 °C do 1700 °C
T -185 do +300 -250 do +400 ±0,5 od -40°C do 125°C} ±0,004xT od 125°C do 350°C ±1,0 od -40 °C do 133 °C}} ±0,0075xT od 133 °C do 350 °C}
mi od 0 do +800 -40°C do +900°C ±1,5 -40 °C do 375 °C ±0,004xT 375 °C do 800 °C ±2,5 -40°C do 333°C ±0,0075xT od 333°C do 900°C
